НАЗНАЧЕНИЕ
Быстроразворачиваемый автономный мобильный комплекс видео-тепловизионного наблюдения «Муром ВК» предназначен для круглосуточного дистанционного видео-тепловизионного наблюдения, контроля и охраны открытых участков местности, подступов, периметров и путей передвижения к объектам (при использовании совместно с МКОУМ «Мангуст ВК»).
ОБЛАСТИ ПРИМЕНЕНИЯ
- обеспечение охраны государственной границы на протяженных и открытых участках местности
- использование в качестве вспомогательного средства охраны на объектах
- обеспечение безопасности мест временной дислокации групп людей или воинских формирований путем контроля и охраны подступов к местам их размещения
ИСПОЛНЕНИЕ
- комплекс состоит из поста мониторинга в составе комплекта защищенного ноутбука, обеспечивающего прием, обработку и хранение информации, и линейной части, обеспечивающей получение информации и ее передачу на пост мониторинга
- основные узлы комплекса выполнены в сборно-разборной форме
- для упаковки и транспортирования составных частей комплекса используются защищенные специальные кейсы
- работа под управлением СПО «Синергет 1 СВ»
ВОЗМОЖНОСТИ
- интеллектуальное видеонаблюдение открытых пространств в режиме реального времени
- определение (уточнение) места нарушения охраняемого участка местности
- сканирование контролируемого пространства в ручном и автоматизированном (по заданному алгоритму) режимах
- отображение информации об извещателях (при использовании совместно с МКОУМ «Мангуст ВК») с их привязкой к карте местности, контроль их состояния, а также звуковое и визуальное оповещение оператора в случае тревоги, при этом поворотное устройство с установленными видеокамерой и тепловизором автоматически наводится на тревожный участок
- автономное электропитание комплекса от солнечных батарей или от бензогенератора
- организация канала связи с удаленным постом мониторинга
ОСОБЕННОСТИ
- быстрое развертывание комплекса на охраняемом участке за 2 часа расчетом из 3-х человек
- длительная работа в автономном режиме
- высокая степень мобильности комплекса, обусловленная сборно-разборной конструкцией его составных частей и кейсами для их хранения и безопасного транспортирования

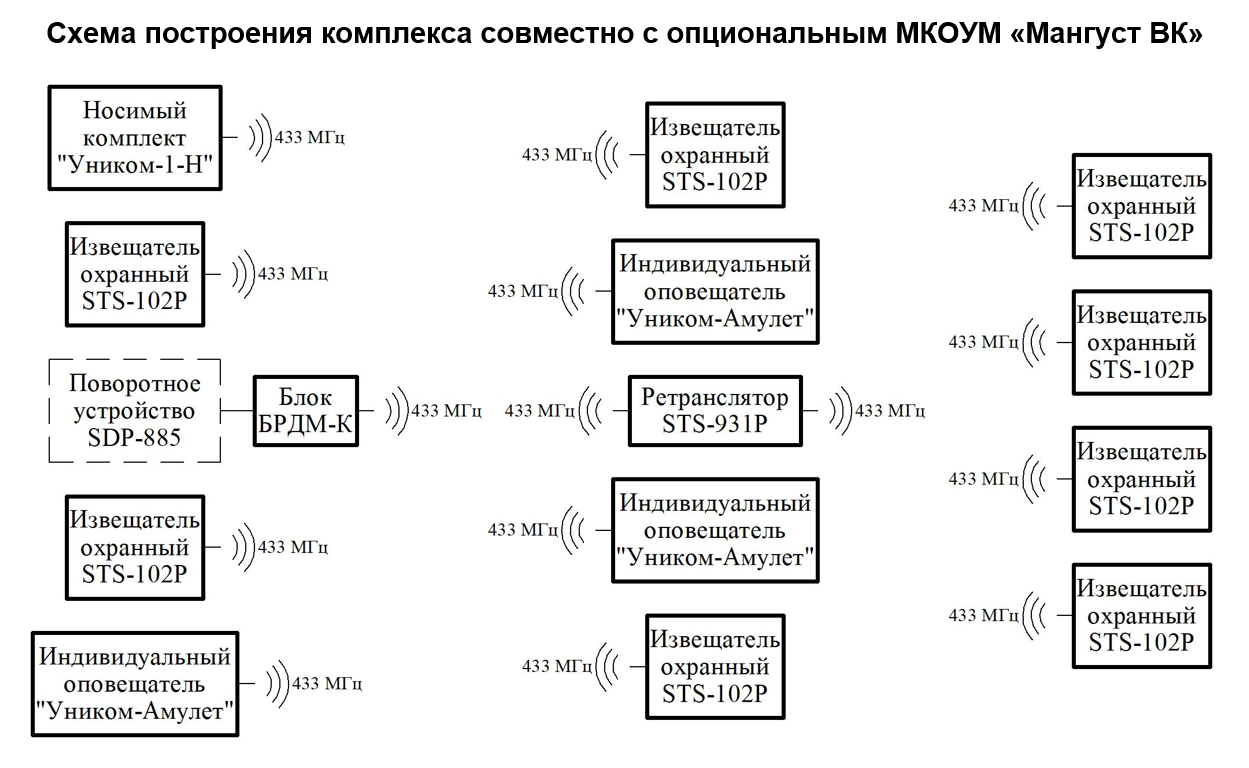

- обеспечение собственной безопасности комплекса охранными извещателями STS-102Р при его использовании совместно с МКОУМ «Мангуст ВК»
- одновременное отображение видеоархива и видео в режиме реального времени
- автоматическая загрузка карт местности
- автоматическая привязка к карте местности посредством встроенного GPS приемника
- классификация целей по типу с отображением на карте местности
- определение азимута и дальности до цели
КОМПЛЕКТ ПОСТАВКИ
Наименование |
Кол-во |
Мачта STS-10901 СТВФ.425733.003 |
1 шт. |
Мачта STS-10903 СТАЕ.425733.026 |
1 шт. |
Поворотное устройство SDP-881 СТАЕ.426459.078 |
1 шт. |
Видеокамера дальнего обзора SDP-8083 СТВФ.426459.037 |
1 шт. |
Тепловизор SDP-8815М СТАЕ.426459.080 |
1 шт. |
Блок БРДМ-К СТВФ.426469.015 |
1 шт. |
Блок питания 12В/24В БПМ24 СТАЕ.426471.596 |
1 шт. |
Блок аккумуляторный СТАЕ.426479.043 |
2 шт. |
Зарядное устройство СТАЕ.426479.044 |
1 шт. |
Комплект автономного питания STL-724 СТАЕ.426471.588 |
1 к-т |
Комплект автономного питания STL-725 СТАЕ.426471.586 |
1 к-т |
Контроллер связи STS-507 СТАЕ.424252.037 |
2 шт. |
Комплект защищенного ноутбука СТВФ.424921.098 |
1 шт. |
Упаковка СТВФ.305643.025 |
1 к-т |
МКОУМ «Мангуст ВК» СТВФ.425624.010 |
* |
Антенна RFE 5300/23HV |
2 шт. |
Комплект кабелей подключения СТАЕ.424921.006 |
1 к-т |
Комплект монтажных частей СТАЕ.424921.007 |
1 к-т |
Комплект ЗИП-О СТВФ.425973.192 |
1 к-т |
Ведомость эксплуатационных документов СТВФ.424252.048ВЭ** |
1 экз. |
Руководство по эксплуатации СТВФ.424252.048 РЭ |
1 экз. |
Формуляр СТВФ.424252.048 ФО |
1 экз. |
*Наличие и количество составных частей комплекса, отмеченных знаком «*», определяется договором на поставку. **Комплектность эксплуатационной конструкторской документации в соответствии с ведомостью эксплуатационных документов СТВФ.424252.048ВЭ. |
|
ОПИСАНИЕ СОСТАВНЫХ ЧАСТЕЙ КОМПЛЕКСА
- Видеокамера дальнего обзора SDP-8083 и тепловизор SDP-8815М, установленные на поворотном устройстве SDP-881, используются для организации видеонаблюдения в видимом и инфракрасном диапазоне.
- Поворотное устройство позволяет наводить видеокамеру и тепловизор, изменяя их азимут и угол наклона.
- Фокусное расстояние видеокамеры SDP-8083 изменяется при помощи моторизованного объектива в широких пределах.
- На пневматической телескопической мачте STS-10903 размещают поворотное устройство с установленными видеокамерой и тепловизором и контроллер связи.

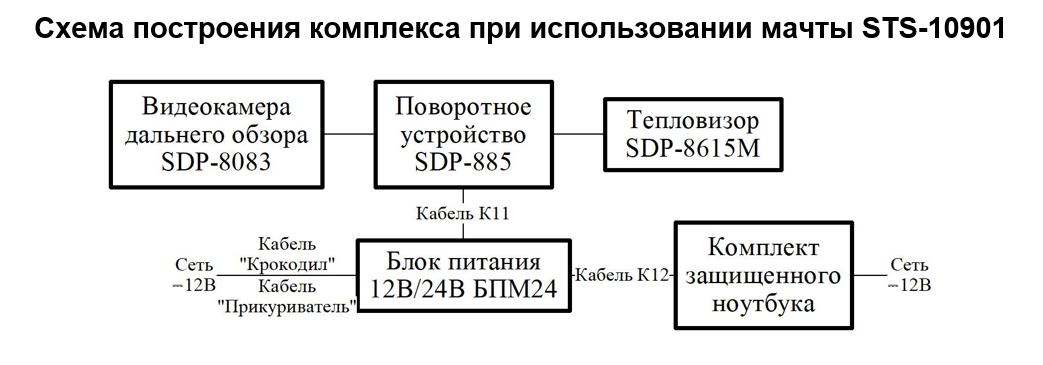

- На мачте STS-10901 с креплением на крышу автомобиля размещают поворотное устройство с установленными видеокамерой и тепловизором.
- Блок питания 12В/24В БПМ24 обеспечивает электропитание оборудования комплекса от бортовой сети автомобиля.
- Контроллер связи STS-507 используется для организации беспроводного канала связи большой пропускной способности между двумя точками.
- Блок аккумуляторный используется для аккумуляции энергии от солнечных модулей (STL-725), бензогенератора (STL-724) и обеспечения электроэнергией комплекса. Для работы комплекса достаточно одного блока.
- Зарядное устройство обеспечивает заряд аккумуляторов из состава блока, а также управляет бензогенератором в автоматическом режиме.
- Блок БРДМ-К используется для получения и обработки извещений от охранных извещателей и трансляции их защищенному ноутбуку посредством поворотного устройства.
- Антенны RFE 5300/23HV устанавливаются на мачту, подключаются к контроллеру STS-507 и обеспечивают организацию беспроводного канала связи на дистанции до 8 км.
- Комплект автономного питания STL-725 обеспечивает электропитание комплекса и заряд блока АКБ от солнечных батарей.
- Комплект автономного питания STL-724 обеспечивает электропитание комплекса и заряд блока АКБ от бензогенератора.
Описание СПО комплекса
- Комплект защищенного ноутбука с установленным СПО «Синергет 1 СВ» предназначен для управления, настройки и организации единого информационного пространства комплекса, позволяет сохранять и отображать информацию, полученную от видеокамеры дальнего обзора и тепловизора, а также от извещателей при использовании совместно с МКОУМ «Мангуст ВК».
НАДЕЖНОСТЬ И ГАРАНТИЯ
- Гарантийный срок эксплуатации – 3 года.
- Назначенный срок службы – 8 лет.
Наименование параметра |
Значение |
Дальность обнаружения видеокамерой цели, м: - типа «человек», - типа «автомобиль» |
до 10000 до 10000 |
Дальность обнаружения тепловизором цели, м: - типа «человек», - типа «автомобиль» |
до 2700 до 6900 |
Разрешение видеоизображения при частоте 25 к/сек, пикс: - тепловизора, - видеокамеры дальнего обзора |
384х288 2592х1944 |
Скорость отображения видеоинформации в реальном масштабе времени с одновременным архивированием событий, к/с |
25 |
Угол обзора видеокамеры, град: - по горизонтали, - по вертикали |
360 ±45 |
Дальность организации радиорелейного канала связи, до, км |
8 |
Высота мачты с оборудованием, м |
5,2 |
Мощность солнечных модулей, Вт |
400 |
Суммарная емкость блоков АКБ, Ач |
200 |
Удаленный мониторинг напряжения АКБ |
Да |
Режим автоматического сканирования заданных контрольных точек |
до 30 точек |
Скорость передачи информации в радиоканале, не менее, Мбит/с |
40 |
Диапазон частот каналов связи: - блок БРМД-К, МГц - контроллер связи STS-507, ГГц |
433 5 |
Напряжение электропитания постоянного тока, В |
24±10% |
Напряжение электропитания переменного тока ноутбука, В/Гц |
220/50 |
Расчет |
3 чел |
Среднее время развертывания комплекса группой из 3х человек, ч |
2 |
Время выхода комплекса в рабочий режим, мин |
5 |
Масса комплекса, не более, кг |
680 |
Температурный режим эксплуатации оборудования комплекса, °С* |
от –40 до +50 |
* Температурный режим эксплуатации оборудования из состава комплекта автономного питания STL-724, °С |
от –30 до +50 |
* Температурный режим эксплуатации комплекта защищенного ноутбука из состава комплекса, °С |
от –20 до +50 |
