Извещатель охранный STS-116
Извещатель охранный STS-116 предназначен для обнаружения нарушителя, как преодолевающего сетчатое металлическое заграждение, так и пересекающего участок периметра, не оборудованный заграждением.

НАЗНАЧЕНИЕ

Извещатель охранный STS-116 предназначен для обнаружения нарушителя, как преодолевающего сетчатое металлическое заграждение, так и пересекающего участок периметра, не оборудованный заграждением.

ОБЛАСТИ ПРИМЕНЕНИЯ

  • как самостоятельное средство защиты рубежа от проникновения
  • в составе комплексных систем защиты объектов совместно с оборудованием обнаружения иных принципов действия

ИСПОЛНЕНИЕ

  • извещатель представляет собой блок обработки, к которому подключаются кабельные и вибрационно-сейсмический чувствительные элементы, и блок STS-930

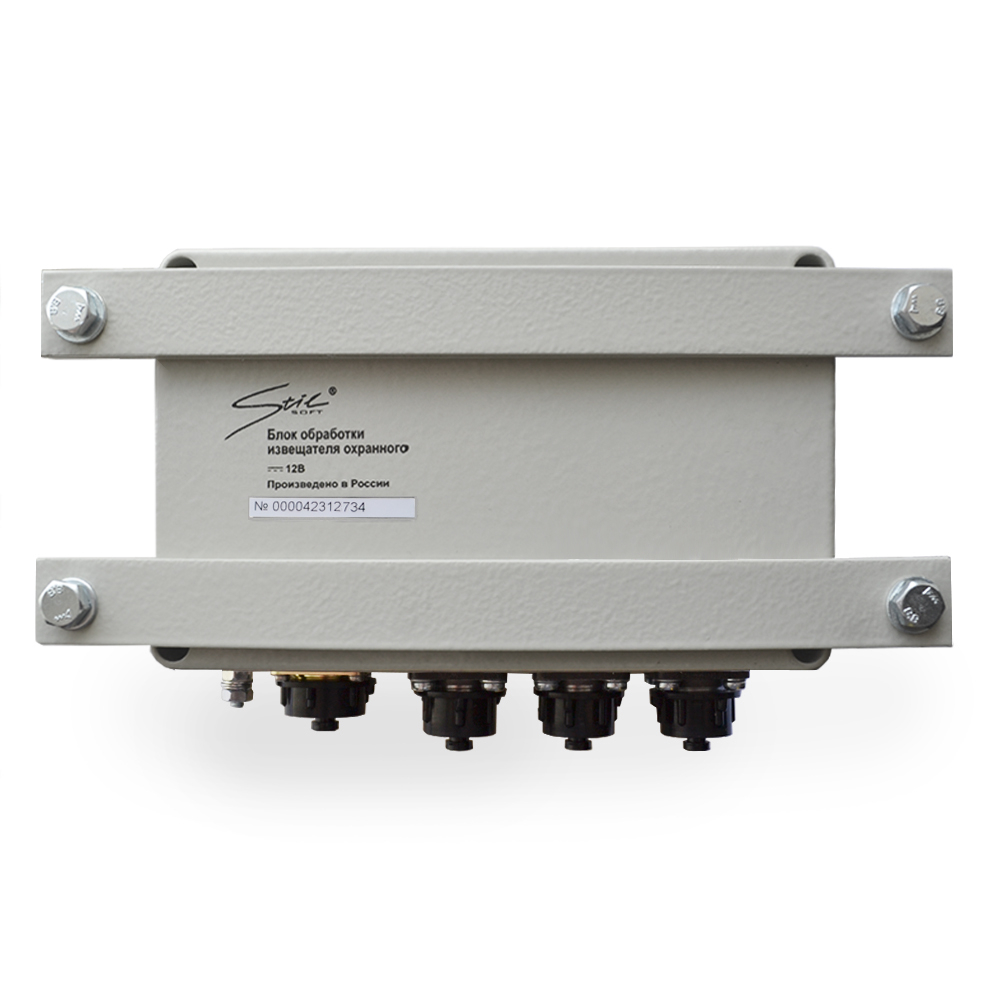

  • блок обработки извещателя выполнен в металлическом корпусе и оснащен датчиком вскрытия
  • конструкция блока обработки извещателя предусматривает его размещение на сетчатых заграждениях
  • блок STS-930 выполнен в металлическом корпусе и включает в себя солнечный модуль, аккумулятор, радиомодем и контроллер
  • извещатель оснащен двумя кабельными и одним вибрационно-сейсмическим чувствительными элементами
  • каждый из кабельных чувствительных элементов представляет собой специальный кабель с оконечной муфтой, в которой расположен резистор
  • вибрационно-сейсмический чувствительный элемент представляет собой специальный кабель длиной 250±5 м с размещенными через равные промежутки 32 геофонами в герметичных корпусах

ВОЗМОЖНОСТИ

  • обнаружение сверхмалых механических колебаний заграждения, вызванных физическим воздействием на него нарушителя
  • обнаружение сверхмалых механических вибраций грунта, вызванных приближающимся нарушителем или транспортом
  • формирование и выдача сигнализационного извещения о попытке преодоления рубежа или повреждения заграждения
  • передача тревожного извещения на систему сбора и обработки информации по радиоканалу
  • автоматическая регулярная проверка работоспособности блока обработки и чувствительных элементов
  • выдача извещения о неисправности при обнаружении обрыва или короткого замыкания
  • настройка извещателя при помощи шнура настроечного STS-4920 СТАЕ.426471.464 (приобретается отдельно) или по интерфейсу RS-485 посредством переходника RS-485-USB

ОСОБЕННОСТИ

  • формирование двух зон обнаружения с использованием разных физических принципов: трибоэлектрического и вибрационно-сейсмического
  • энергоснабжение и радиосвязь блока обработки извещателя, обеспечиваемые блоком STS-930
  • ширина зоны обнаружения, обеспечиваемой вибрационно-сейсмическими чувствительными элементами, может меняться в зависимости от плотности грунтов
  • при пониженных температурах вибрационно-сейсмическая чувствительность извещателя увеличивается

КОМПЛЕКТ ПОСТАВКИ

Наименование

Кол-во

Извещатель охранный STS-116, в составе:


- блок обработки извещателя охранного

1 шт.

- блок STS-930

1 шт.

- кабель соединительный

1 шт.

- Комплект чувствительного элемента к извещателям STS-116, STS-117

1 к-т

Паспорт

1 шт.

Руководство по эксплуатации*

*При поставке партии изделий или изделия в составе комплекса руководство по эксплуатации поставляется в одном экземпляре. При единичной поставке руководство по эксплуатации поставляется на каждое изделие.

НАДЕЖНОСТЬ И ГАРАНТИЯ

  • Гарантийный срок эксплуатации – 2 года.
  • Средний срок службы до списания – не менее 8 лет.

Наименование параметра

Значение

Длина защищаемого участка, м, при использовании:

- КЧЭ

- ВС ЧЭ


1 фланг до 250м

1 фланг до 250м

Вероятность обнаружения

0,95

Тревожное сообщение:

- частота передачи, МГц

- излучаемая мощность, не более, мВт


433

10

Максимальная дальность передачи тревожного извещения в условиях прямой видимости, не менее, м

9000

Гарантированная дальность передачи тревожного извещения в условиях прямой видимости, не менее, м

1000

Количество извещателей в зоне работы приемника сигнала тревоги, не более, шт

63

Время готовности после включения питания, с

60

Время восстановления после тревоги, с

10

Длительность извещения, с

от 1 до 60

Напряжение электропитания постоянного тока, В

12 ± 10%

Суммарная емкость АКБ, Ач

7,2

Ток потребления, не более, мА

45

Режим работы

непрерывный

Диапазон рабочих температур, °С

от –40 до +50

Габаритные размеры, мм:

- блока обработки

- блока STS-930 (без кронштейна и антенны)


210х118х76

341х250х115

Масса, не более, кг:

- блока обработки

- блока STS-930 без кронштейна


2

6,8

Количество лучей, шт.

- КЧЭ

- ВС ЧЭ


2 по 250м

1 по 250 м

Производитель оставляет за собой право вносить изменения в технические и иные характеристики изделий для улучшения их эксплуатационных и технических параметров без предварительного уведомления потребителя.
